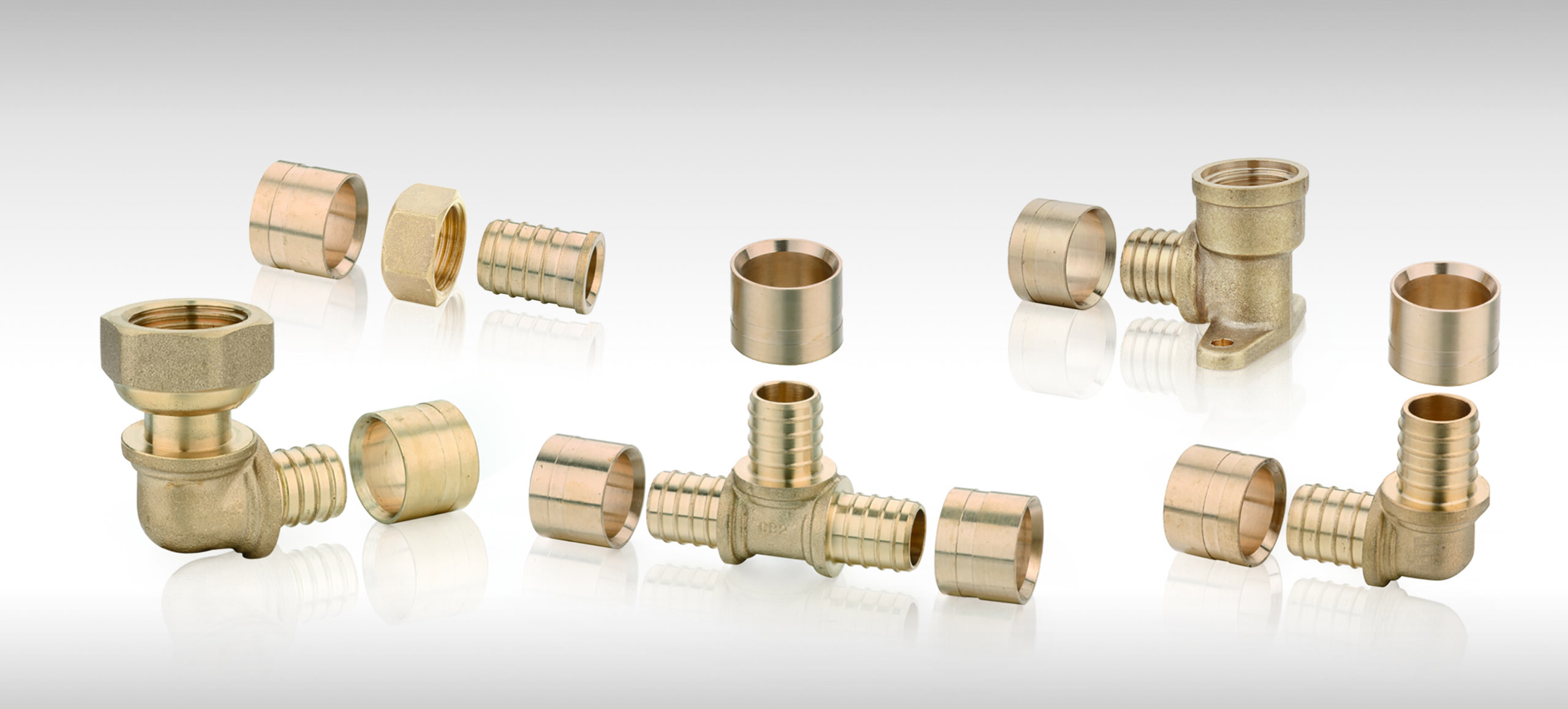

>B< Flex – raccords à glissement

La gamme >B< Flex sont des raccords en laiton pour tubes en matériaux de synthèse en PER ou PB, destinés à véhiculer de l'eau chaude ou froide sous pression. Ils sont faciles à monter, rapide et sans flamme. Les composants des raccords sont solidaires ce qui élimine tout risque de perte.
Voir la gamme
Applications
Pourquoi nous choisir?
Caractéristiques

Applications

Installations d’eau chaude et eau froide sanitaire
Systèmes de refroidissement
Systèmes de chauffage
Adapté à:
  • Installations sanitaires (eau chaude / eau froide)
Adapté à:
  • Système de refroidissement
Adapté à:
  • Radiateurs haute température
  • Radiateurs basse température
  • Chauffage au sol

Pourquoi nous choisir?

Assemblage simple, rapide et sans flamme

Résistant à la corrosion

Approuvé et certifié

Garantie 10 ans

Matières

Raccords >B< Flex à glissement : Corps en laiton (CW617N)

Raccords >B< Flex à sertir : Corps en laiton CW617N-DW; Douille en acier inoxydable AISI 304; Bague en polyamide

Profil de sertissage pour les raccords >B< Flex métallique à sertir

H, Rfz, RFP, R, RF

Plage de température

+5°C à +80 °C en régime de service

Pression maximale de fonctionnement

10 bar

Diamètres disponibles

du 12 au 25 mm

Normes et certifications

Les tubes en matériaux de synthèse associés (PER, PB) doivent bénéficier d’un avis technique et être conformes à la série S = 5 de la norme ISO 4065. Leurs diamètres sont 12×1,1 – 16×1,5 – 20×1,9 – 25×2,3

Les raccords à glissement en laiton sont certifiés ATEC 14.1/13-1932_V2-E1

Les raccords à sertir en laiton sont certifiés ATEC 14.1/13-1931_V2-E1

Caractéristiques et avantages :

  • Gamme du diamètre 12 au 25 mm
  • Dimensions des tubes en mm : 12×1,1 – 16×1,5 – 20×1,9 et 25×2,3 (Tubes de série S = 5 selon ISO 4065)
  • La technique d’assemblage des raccords >B< Flex avec les tubes est simple, rapide et fiable
  • Très faible perte de charge résultant de la conception optimisée des raccords
  • Les raccords sont non démontables et peuvent s’utiliser dans toutes les installations d’eau potable, chauffage et sanitaire

Les raccords >B< Flex à glissement sont assemblés en comprimant le tube plastique entre l’insert cannelé et la bague extérieure cylindrique non symétrique. Elle est effectuée à l’aide des outillages présentés dans ce catalogue

Les raccords >B< Flex à sertir sont assemblés avec des mâchoires de taille appropriée au profil. Les profils de sertissage pour des raccords à sertir :H, Rfz, RFP, R, RF selon les fabricants d’outillage. Les bagues plastiques rouges permettent le bon positionnement de l’outil de sertissage tandis que les fenêtres de visualisation sur la bague inox permettent de s’assurer que le tube est correctement inséré.

Garantie

Lorsqu’ils sont installés de manière professionnelle et utilisés conformément aux instructions de montage, les raccords à mâchoires multiples >B< Flex sont garantis contre les défauts de fabrication pendant 10 ans à compter de la date du premier achat.
